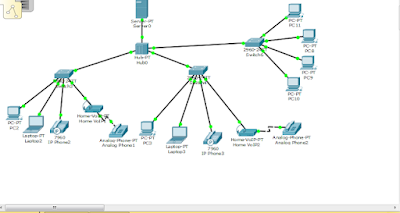

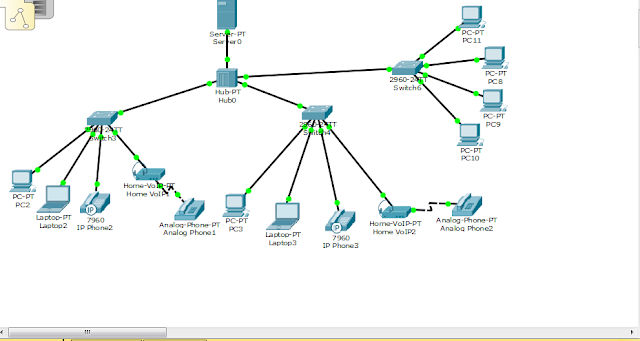

topologi voIP

                                                         klik gambar


Infrastuktur jaringan :

1 Server                              - kabel straight
1 Hub                                  - kabel phone
1 Router                               - kabel koneksi
4 Switch
1 IP phone
1 Home voIP
1 analog phone

Kelebihan dan kekurangan topologi voIP :

Keunggulan dari VoIP adalah:

1.Biaya yang murah karena penekanan utama dari VoIP adalah biaya. Dengan dua lokasi yang terhubung oleh internet sehingga biaya percakapan menjadi sangat rendah. Biaya lebih rendah untuk sambungan jarak jauh.

2.Memanfaatkan infrastruktur jaringan data yang sudah ada untuk suara. Berguna jika perusahaan sudah mempunyai jaringan. Jika memungkinkan jaringan yang ada bisa dibangun jaringan VoIP dengan mudah. Tidak diperlukan tambahan biaya bulanan untuk penambahan komunikasi suara.

3.Penggunaan bandwidth yang lebih kecil daripada telepon biasa. Dengan majunya technologi penggunaan bandwidth untuk voice sekarang ini menjadi sangat kecil. Tehnik pemampatan data memungkinkan suara hanya membutuhkan sekitar 8kbps bandwidth.

4.Memungkinkan digabung dengan jaringan telepon lokal yang sudah ada. Dengan adanya gateway bentuk jaringan VoIP bisa disambungkan dengan PABX yang ada dikantor. Komunikasi antar kantor bisa menggunakan pesawat telepon biasa.

5.Berbagai bentuk jaringan VoIP bisa digabungkan menjadi jaringan yang besar. Contoh di Indonesia adalah VoIP Gaharu Sejahtera.

6.Variasi penggunaan peralatan yang ada, misal dari PC sambung ke telephone biasa, IP phone handset.

Kelemahan dari VoIP :
1.Kualitas suara tidak sejernih Telkom. Merupakan efek dari kompresi suara dengan bandwidth kecil maka akan ada penurunan kualitas suara dibandingkan jaringan PSTN konvensional. Namun jika koneksi internet yang digunakan adalah koneksi internet pita-lebar / broadband seperti Telkom Speedy, maka kualitas suara akan jernih - bahkan lebih jernih dari sambungan Telkom dan tidak terputus-putus.
2.Ada jeda dalam berkomunikasi. Proses perubahan data menjadi suara, jeda jaringan, membuat adanya jeda dalam komunikasi dengan menggunakan VoIP. Kecuali jika menggunakan koneksi Broadband (lihat di poin atas).
3.Regulasi dari pemerintah RI membatasi penggunaan untuk disambung ke jaringan milik Telkom.
4.Jika belum terhubung secara 24 jam ke internet perlu janji untuk saling berhubungan.
5.Jika memakai internet dan komputer dibelakang NAT (Network Address Translation), maka konfigurasi khusus untuk membuat VoIP tersebut berjalan.
6.Tidak pernah ada jaminan kualitas jika VoIP melewati internet.
7.Peralatan relatif mahal. Peralatan VoIP yang menghubungkan antara VoIP dengan PABX (IP telephony gateway) relatif berharga mahal. Diharapkan dengan makin populernya VoIP ini maka harga peralatan tersebut juga mulai turun harganya.
8.Berpotensi menyebabkan jaringan terhambat/Stuck. Jika pemakaian VoIP semakin banyak, maka ada potensi jaringan data yang ada menjadi penuh jika tidak diatur dengan baik. Pengaturan bandwidth adalah perlu agar jaringan di perusahaan tidak menjadi jenuh akibat pemakaian VoIP.
9.Penggabungan jaringan tanpa dikoordinasi dengan baik akan menimbulkan kekacauan dalam sistem penomoran.

Install dan Konfigurasi Trixbox Sebagai VoIP Server

Apa itu VoIP Server ?

VoIP (Voice over Internet Protocol) adalah Teknologi yang menjadikan media internet untuk bisa melakukan komunikasi suara jarak jauh secara langsung. Sinyal suara analog, seperti yang anda dengar ketika berkomunikasi di telepon diubah menjadi data digital dan dikirimkan melalui jaringan berupa paket-paket data secara real time.

Dalam komunikasi VoIP, pemakai melakukan hubungan telepon melalui terminal yang berupa PC atau telepon biasa. Dengan bertelepon menggunakan VoIP, banyak keuntungan yang dapat diambil diantaranya adalah dari segi biaya jelas lebih murah dari tarif telepon tradisional, karena jaringan IP bersifat global. Sehingga untuk hubungan Internasionaldapat ditekan hingga 70%. Selain itu, biaya maintenance dapat di tekan karena voicedan data networkterpisah, sehingga IP Phone dapat di tambah, dipindah dan di ubah. Hal ini karena VoIP dapat dipasang di sembarang ethernet dan IP address, tidak seperti telepon konvensional yang harus mempunyai port tersendiri di Sentral atau PBX (Private branch exchange).

Kelebihan VoIP

1.       Biaya lebih rendah untuk sambungan langsung jarak jauh. Untuk dua lokasi yang terhubung dengan internet dan memanfaatkan VoIP, maka biaya percakapan menjadi sangat rendah.

2.       Memanfaatkan infrastruktur jaringan data yang sudah ada. Berguna jika  sebuah instansi sudah mempunyai infrastrktur jaringan. Jika memungkinkan, jaringan yang ada bisa dibangun jaringan VoIP dengan mudah. Tidak diperlukan tambahan biaya bulanan untuk penambahan fasilitas VoIP.

3.       Penggunaan  bandwidth  yang kecil.  Dengan  majunya  teknologi, penggunaan bandwidth untuk voice sekarang ini menjadi sangat kecil.

4.       Memungkinkan digabung dengan jaringan telepon lokal yang sudah ada. Dengan adanya gateway bentuk jaringan VoIP bisa disambungkan dengan PABX (Private Automated Branch exchange) yang ada dikantor. Komunikasi antar kantor bisa menggunakan pesawat telepon biasa.

5.       VoIP bisa dibuat menjadi jaringan yang besar. Sebagai contoh di Indonesia adalah VoIP Rakyat.

Kekurangan VoIP

1.       Kualitas suara tidak sejernih telepon konvensional. Hal ini adalah efek dari kompresi suara dengan bandwidth kecil maka akan ada penurunan kualitas suara dibandingkan jaringan Public Switched Telephone Network (PSTN) konvensional.

2.       Ada jeda (delay) dalam berkomunikasi. Proses perubahan data menjadi suara dan jeda jaringan, membuat adanya jeda dalam komunikasi yang  menggunakan VoIP.

3.       Peralatan relatif mahal. Peralatan VoIP yang menghubungkan antara VoIP dengan PABX relatif berharga mahal. Diharapkan dengan makin populernya VoIP ini maka harga peralatan tersebut juga mulai turun harganya.

4.       Jika pemakaian VoIP semakin banyak, maka jaringan data yang ada menjadi penuh, dan jika tidak diatur dengan baik akan menyebabkan kegagalan dalam komunikasi.

Sistem Operasi VoIP Server (Open Source)

1.       Trixbox

2.       FreePBX

3.       Elastix

4.       Asterisk

5.       Briker IPPBX

Aplikasi VoIP Client

1.       Zoiper

2.       X-Lite

3.       3CX Phone

4.       Ekiga

5.       Yate Client

Setelah penjelesan panjang lebar diatas menganai VoIP Server, admin bakalan ngebangun VoIP Server menggunakan Trixbox dan VoIP Client menggunakan Zoiper dan 3CX Phone.

Apa itu Trixbox ?

Trixbox (Asterisk@home) adalah VoIP Phone System yang berbasiskan sistem open source PBX (private Brance Excange) yang ketika sekali di-install kepad suatu PC dengan interface yang sesuai maka akan dapat di gunkan sebagai full feature PBX untuk pengguna rumahan, lembaga, dan lain sebagainya. Trixbox sangat terkenal karena mengkombinasikan paket-paket Open Source Telepon terbaik yang disertakan di dalam sistem operasi tersebut. Dahulu seorang user dituntut untuk menjadi seorang programmer jika ingin mengimplementasikan VoIP karena User Interface yang tidak Friendly. oleh karena itu untuk mengatasi masalah seperti itu diluncurkannya Trixbox dengan penggunaan yang sangat mudah karena menu utama yang berbasiskan web browsure untuk menkonfigurasi dan mengatur sistem, serta pasket-paket untuk VoIP Server dijadikan dalam satu bundle dengan operating system CentOS sehingga menjadi sistem Trixbox CE. Trixbox dibuat oleh Andrew Gillis pada bulan november 2004 dengan tujuan untuk membuat para pengguna komputer biasa dapat menggunakan secara maksimal Asterisk PBX system tanpa dibutuhkannya pengajar atau pengetahuan lebih mengenai VoIP.Sebelumnya Trixbox menggunakan nama Asterisk@home, namun dikarenakan Asterisk merupakan nama dagang dari perusahaan Digium.Ltd dan @home tidak sesuai dengan fungsionalitas dari Trixbox yang dapat melayani lebih dari sekedar pengguna rumahan atau bisnis sekala kecil dan menengah.

Trixbox menggunakan komponen-komponen berikut:

1.       Sistem Operasi : CentOS Linux

2.       Database : MySQL

3.       VoIP Server : Asterisk

4.       Tampilan GUI : FreePBX

Tahapan Installasi Trixbox

Untuk installasi trixbox bisa langsung di install di PC/Server/Laptop atau VirtualBox/VMware.

Pertama siapkan file installasi Trixbox, bisa di download disini: Download Trixbox. Untuk langkah-langkah burnning file iso ke cd dan ubah booting lewat bios, admin skip aja, admin anggap udah pada bisa semua, hehe..

Tampilan pertama yang muncul ketika installasi Trixbox. Tekan ENTER untuk melanjutkan proses installasi.

Tahapan selanjutnya muncul tampilan Keyboard Type, pilih us, pilih OK.

Tahapan selanjutnya muncul tampilan Time Zone Selection, pilih System clock uses UTC, pilih Asia/Jakarta, pilih OK.

Tahapan selanjutnya muncul tampilan Root Password, masukan password root, misal 123456, pilih OK.

Tahapan selanjutnya muncul tampilan Package Installation,tunggu beberapa menit hingga selesai sampai reboot sendiri.

Setelah proses installasi selesai, maka tahapan selanjutnya muncul tampilan Welcome to Trixbox CE. Silahkan login menggunakan user: root , dan password root yang tadi telah di buat yaitu: 123456. Trixbox sendiri secara default menggunakan sistem dhcp. jadi ketika trixbox yang anda install tidak ada ip addressnya seperti pada gambar gak perlu khawatir, tinggal setting ip address trixbox secara manual. Jika trixbox anda sudah mendapatkan ip address secara dhcp (otomatis) dari router pada jaringan anda tinggal lanjut pada ketahapan selanjutnya yaitu konfigurasi trixbox…

Setelah login pada sistem trixbox, kemudian ketik perintah system-config-network untuk mengkonfigurasi ip address. Setelah itu bakan muncul tampilan seperti berikut: pilih Edit Device, tekan Enter.

Tahapan selanjutnya muncul tampilan Select A Device, pilih device yang ada eth0 (eth0), tekan Enter. awas jangn di save dulu ya.

Tahapan selanjutnya muncul tampilan Devernet Configuration. Sesuaikan ip address dengan jaringan anda. pilih OK.

ip address: 192.168.1.10

netmask : 255.255.255.0

gateway: 192.168.1.1

Tahapan selanjutnya pada Select A Device kemudian pilih Save aja.

Tahapan selanjutnya pada Select Action, pilih Edit DNS Configuration,tekan Enter.

Tahapan selanjutnya muncul tampilan DNS Configuration, masukan ip dns dan hostname trixbox, pilih OK.

Tahapan selanjutnya pada Select Action, pilih Save&Quit. Setelah itu reboot/restart trixbox.

Tahapan installasi Server Trixbox sudah selesai dan siap untuk dikonfigurasi lewat webconfig.

Display Name : A (Nama register)

Secret : 1001 (password)

Status voicemail : Enable

Voicemail password : 1001

VmX Locater : Enable

Use When : unavailable , busy , standard voicemail prompts.

Pilih Submit >> Apply Configuration Changes.

Tahapan selanjutnya pada tampilan Apply Configuration Changes, pilih Continue with reload.

Berikut contoh Extersion yang sudah admin buat.

Tahapan Konfigurasi VoIP Client (Desktop)

Tambahkan account pada aplikasi Zoiper, pilih Settings >> Create a new account.

Muncul tampilan Account Wizard, pilih SIP.

Masukan user extension yang sudah di buat pada server trixbox beserta password extension dan alamat ip address trixbox.

Zoiper sudah dikonfigurasi dan siap digunakan untuk menelpon sesama extension yang ada pada server trixbox.

Tahapan Konfigurasi VoIP Client (Smartphone)

VoIP Client yang digunakan untuk smartphone bisa juga menggunakan Zoiper.

Telpon dari Zoiper Desktop Ke Zoiper Smartphone.

Sekian pembahasan tentang instalasi dan konfigurasi voip server menggunakan server trixbox, semoga bisa bermanfaat.

                                                               Topologi Voip

bagian-bagian komunikasi video dan audio video

komunikasi video

Komunikasi video adalah suatu alat komunikasi yg dapat ditangkap melalui visual atau penglihatan  ,komunikasi memungkinkan semua orang untuk bertemu pada saat yang sama tidak peduli zona waktu, komunikasi video memungkinkan anda untuk melakukan sesuatu tanpa harus bertemu dengan si received atau si penerima, anda bisa mengirim  dan menyampaikan sebuah informasi kepada siapa pun dengan cepat ,  contoh : seperti televisi/TV ,misalkan ada sebuah acara berita atau NEWS, yang menyampaikan hasil informasi yang mereka dapatkan ,dan dapat di beri taukan kepada siapapun secara visual atau video, dengan menggunakan media komunikasi video.

komunikasi audio video

Media berarti wadah atau sarana. Dalam bidang komunikasi , istilah media yang sering kita sebut sebenarnya adalah penyebutan singkat dari media komunikasi. Media komunikasi sangat berperan dalam mempengaruhi perubahan masyarakat. Televisi dan radio adalah contoh media yang paling sukses menjadi pendorong perubahan. Audio-visual juga dapat menjadi media komunikasi. Penyebutan audio-visual sebenarnya mengacu pada indra yang menjadi sasaran dari media tersebut. Media audio-visual mengandalkan pendengaran dan penglihatan dari khalayak sasaran (penonton). Produk audio-visual dapat menjadimedia dokumentasi dan dapat juga menjadi media komunikasi. Sebagaimedia dokumentasi tujuan yang lebih utama adalah mendapatkan fakta dari suatu peristiwa. Sedangkan sebagai media komunikasi, sebuah produk audio-visual melibatkan lebih banyak elemen media dan lebih membutuhkan perencanaan agar dapat mengkomunikasikan sesuatu. Film cerita, iklan, mediapembelajaran adalah contoh media audio-visual yang lebih menonjolkan fungsikomunikasi. media dokumentasi sering menjadi salah satu elemen dari media komunikasi. Karena melibatkan banyak elemen media, maka produk audio-visual yang diperuntukkan sebagai media komunikasi kini sering disebut sebagai multimedia.

bagan komunikasi audio dan menyebutkan fungsinya

Media berbasis audio sendiri terdiri dari dua jenis yaitu media komunikasi sinkron dan media komunikasi asinkron. Contoh macam-macam media komunikasi berbasis audio sinkron adalah land line telephones, cell phone, internet phones, short-waves radio, audio conferencing, dan transportation dispatching.  Sementara itu yang termasuk ke dalam media komunikasi berbasis audio asinkron adalah audio podcast, radio broadcast, internet radio,dan voicemail.  Beberapa media berbasis audio digunakan secara sinkron atau asinkron. Misalnya, panggilan telepon terekam dari seseorang yang dikirimkan melalui telepon atau seorang operator yang mengumumkan informasi melalui pengeras suara.

Sebagaimana bentuk komunikasi lainnya, komunikasi audio juga memiliki beberapa fungsi, diantaranya adalah :

1. Menyampaikan informasi

Sebagaimana bentuk atau konteks komunikasi lainnya, fungsi komunikasi audio yang pertama adalah untuk menyampaikan informasi. Hal ini dapat kita temui di supermarket tentang promo yang sedang berlaku, bandara terkait dengan informasi keberangkatan dan kedatangan, presentasi dalam rapat skala besar, dan lain sebagainya.

2. Mengirim makna

Media berbasis audio merupakan saluran informasi tambahan yang dapat digunakan untuk menyampaikan atau mengirimkan makna kepada penerima pesan. Komunikasi yang dilakukan melalui media berbasis audio dapat membantu dalam proses penyajian informasi sehingga jika makna yang terkandung dalam suatu informasi dirasa tidak jelas hanya dengan menggunakan informasi visual, maka komunikasi audio dapat memberikan penjelasan terkait informasi yang disajikan. Hal ini dapat diterapkan misalnya dalam bidang komunikasi bisnis.

3. Mempengaruhi sikap

Media berbasis audio juga seringkali digunakan dalam kegiatan ekonomi atau komunikasi pemasaran. Media berbasis audio biasanya digunakan sebagai salah satu bagian dari strategi pemasaran produk baru ataupun strategi komunikasi pemasaran yang efektif menurut para ahli. Harapannya adalah konsumen dapat tertarik dan kemudian bersedia membeli produk yang ditawarkan.

4. Memobilisasi massa

Komunikasi yang dilakukan melalui media berbasis audio seringkali diterapkan untuk memobilisasi massa khususnya dalam bidang komunikasi politik. Pada berbagai pesta demokrasi di Indonesia baik Pilkada, Pileg atau Pilpres, akan kita temui berbagai peristiwa yang bertujuan untuk memobilisasi massa untuk datang ke tempat kampanye atau  turut serta dalam kampanye. Berbagai janji politik yang disampaikan melalui pidato yang berapi-api atau dihadirkannya grup band ternama merupakan cara-cara yang digunakan untuk memobilisasi massa dengan harapan saat pemilihan tiba mereka akan terpilih.

5. Pembelajaran

Sebagai salah satu media komunikasi politik, komunikasi melalui media berbasis audio dapat juga diterapkan dalam bidang pendidikan atau komunikasi pembelajaran dan  sekaligus merupakan salah satu ciri-ciri media pembelajaran. Berbagai macam media pembelajaran yang berbasis audio dapat digunakan oleh peserta didik yang sesuai dengan gaya belajar yang dimiliki oleh peserta didik. Misalnya, beberapa peserta didik dapat menyerap ilmu atau pelajaran dengan lebih baik melalui pendengaran dibandingkan dengan membaca sebuah buku teks.

6. Menambah sensasi realitas

Komunikasi yang dilakukan melalui media berbasis audio dapat menambah sensasi realitas. Asosiasi budaya dengan musik memungkinkan kita untuk menyampaikan emosi, periode waktu, lokasi geografis, dan lain sebagainya. Perlu dipahami bahwa makna mungkin akan berbeda dalam budaya yang berbeda.

7. Membentuk persepsi atau daya imaji

Komunikasi yang dilakukan melalui media berbasis audio seperti radio misalnya dapat membentuk persepsi pendengarnya. Hal ini diulas secara mendalam dalam teori jarum hipodermik yang merupakan teori efek media massa  pertama yang berusaha menjelaskan efek media massa terhadap khalayak massa. Teori jarum hipodermik yang dicetuskan oleh Harold Lasswell mengasumsikan bahwa pesan media seperti peluru yang ditembakkan ke dalam kepala khalayak. Contoh penerapan teori ini adalah efek disiarkannya sandiwara radio yang berjudul War of the Worlds yang menceritakan serangan alien yang mengancam kehidupan manusia di Bumi. Siaran ini mengakibatkan orang berbondong-bondong keluar rumah untuk menyelamatkan diri dan negara dalam berada dalam keadaan kacau akibat siaran radio ini.

8. Mengarahkan perhatian

Komunikasi yang dilakukan melalui media berbasis audio dapat mengarahkan perhatian pada peristiwa atau kejadian tertentu. Misalnya, suara sirine patroli pengawal menandakan bahwa ada pejabat yang  sedang melewati jalan tertentu.

9. Memudahkan komunikasi

Komunikasi yang dilakukan melalui media berbasis audio dapat memudahkan komunikasi itu sendiri. Hal ini dikarenakan orang cenderung memberikan respon lebih baik terhadap kata-kata yang diucapkankan dibandingkan dengan media komunikasi lainnya.

10. Hiburan

Musik yang kita dengar melalui media berbasis audio dapat memberikan rasa nyaman serta rileks setelah kita melewati hari yang panjang dan sibuk dengan segala rutinitas. Musik yang kita dengar bisa melalui radio ataupun berkas dengan format tertentu. Format berkas yang paling populer adalah MP3 karena kemampuannya dalam menyimpan berkas dengan kualitas audio. Selain itu, kita juga mendengar musik melalui komputer atau telepon pintar secara streaming yakni mendengarkan musik melalui internet.

Manfaat Mempelajari Fungsi Komunikasi Audio

Mempelajari fungsi komunikasi audio dapat memberikan beberapa manfaat, diantaranya adalah kita dapat mengetahui dan memahami pengertian komunikasi audio, jenis media berbasis audio, dan fungsi-fungsi komunikasi audio.

Mencoba menyajikan karakteristik ragam aplikasi komunikasi data

Mode Transmisi

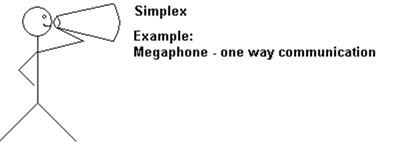

Simplex (satu arah)

 Simplex adalah komunikasi yang tidak memungkinkan penerima dan pengirim saling bertukar informasi. Pada komunikasi ini sinyal-sinyal dikirim hanya satu arah saja dalam waktu yang bersamaan.

Duplex (dua arah)

 Duplex adalah komunikasi data yang dilakukan menggunakan dua arah. Dimana antara penerima dan pengirim dapat saling bertukar informasi dan saling berkomunikasi

Full-duplek (dua arah secar bersamaan)

 Metode ini memungkinkan komunikasi antar kedua belah pihak dapat saling berbagi informasi dan berkomunikasi secara interaktif dan dalam waktu yang bersamaan. Alat komunikasi yang menggunakan metode ini adalah telephone, handphone, dan sebagainya.

Transmisi Sinyal

Sinyal Analog adalah sinyal data dalam bentuk gelombang yang kontinyu, yang membawa informasi dengan mengubah karakteristik gelombang. Dua parameter/ karakteristik terpenting yang dimiliki oleh isyarat analog adalah amplitude dan frekuensi.

Sinyal Digital merupakan sinyal data dalam bentuk pulsa yang dapat mengalamogi Sinyal digital hanya memiliki dua keadaan, yaitu 0 dan 1, sehingga tidak mudah terpengaruh oleh derau/noise, tetapi transmisi dengan sinyal digitai perubahan yang tiba-tiba dan mempunyai besaran 0 dan 1
